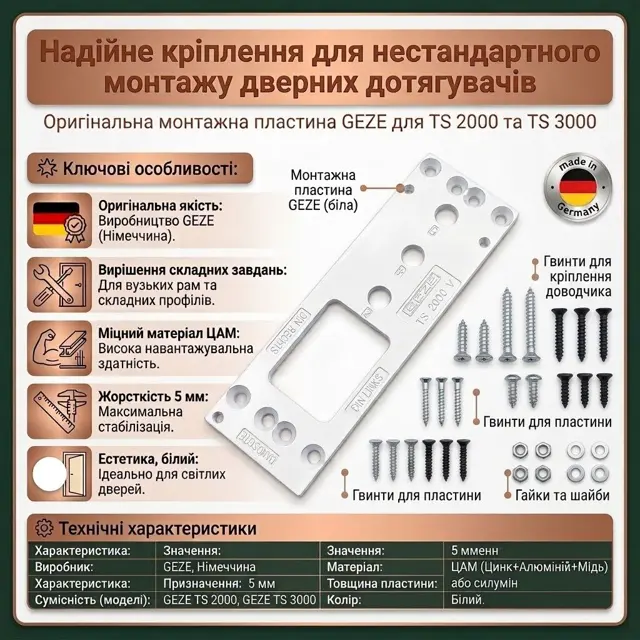

1/3Монтажна пластина для дотягувача GEZE 2000/3000 товщина 5 мм
Чому обирають цю модель
Пластина розширює площу опори і дозволяє винести точки кріплення туди, де є міцна основа: армування профілю, брус коробки, закладна в стіні. Корпус потім кріпиться до пластини штатними отворами.
Отвори в пластині збігаються з розміткою корпусів цих двох серій, тому дотягувач сідає на неї без свердління нових дірок у самому корпусі й без вигадування перехідників.
Дотягувач у роботі тисне і тягне пластину при кожному проході. Литий метал завтовшки 5 мм не «грає» під корпусом, тож налаштування швидкості не збиваються від вібрації.
ЦАМ або силумін тримають форму під навантаженням і не іржавіють у тамбурі чи на вході. Тонка штампована пластина з ринку з часом вигинається і корпус починає гуляти.
На білій металопластиковій коробці або світлому полотні пластина непомітна. Метизи вкладені виробником — не треба шукати гвинти потрібного кроку по магазинах.
Що в коробці
- Монтажна пластина (біла) — 1 шт.
- Набір кріпильних елементів (метизів) — 1 уп.
Опис і характеристики
Монтажна пластина GEZE — це проміжна основа, на яку саджають корпус дотягувача TS 2000 або TS 3000, коли прикрутити його прямо до полотна чи коробки не виходить. Такий випадок трапляється частіше, ніж здається: вузька верхня перекладина металопластикової коробки, порожнистий профіль без закладної, склопакет під самий верх полотна, тонка обшивка над дверима або старі отвори, які вже нічого не тримають. Пластина дає рівну жорстку площину і власні точки кріплення там, де корпусу нема за що вчепитись.
Пластина металева, відлита зі сплаву ЦАМ або силуміну, товщиною 5 мм, у білому кольорі під світлі двері та коробки. У коробці — сама пластина і набір метизів для її кріплення.
Технічні характеристики
| Бренд | GEZE |
| Виробник | GEZE, Німеччина |
| Сумісність | GEZE TS 2000, GEZE TS 3000 |
| Призначення | Монтаж дотягувача там, де прямий монтаж неможливий |
| Матеріал | ЦАМ (цинк, алюміній, мідь) або силумін |
| Товщина пластини | 5 мм |
| Колір | Білий |
| Категорія | Дверні доводчики |
Кому підійде і як обрати
- Білі металопластикові вхідні двері з вузькою верхньою перекладиною коробки, куди корпус TS 2000 чи TS 3000 не влазить за розміткою — пластину виносять на стіну або ставлять на профіль ширше.
- Двері зі склопакетом майже під верх полотна: корпус нема куди прикрутити напряму, і пластина стає основою поверх профілю обв'язки.
- Заміна дотягувача на коробці зі старими розбитими отворами: нова пластина перекриває їх і дає свіжі точки кріплення в живому матеріалі.
Сумісність і монтаж
- Пластина розрахована на корпуси TS 2000 і TS 3000 — інші серії GEZE мають свою розмітку отворів, звірте маркування дотягувача.
- Товщина 5 мм зміщує корпус від площини дверей — після монтажу перевірте, чи тяга кріпиться до коробки під правильним кутом, і за потреби підберіть довжину гвинтів кронштейна.
- Не впевнені, чи потрібна пластина саме вам, — надішліть фото верхньої частини дверей і коробки, підкажемо схему монтажу.
Коли без пластини не обійтись
Найтиповіша ситуація — металопластикові двері. Верхня перекладина коробки в них вузька, а корпус дотягувача довгий, і його отвори виходять за межі профілю. Другий випадок — профіль порожній, без армування в місці кріплення: гвинти закручуються в пластик і тримають рівно до першого протягу. Третій — двері з великим склопакетом, де над склом залишається смужка профілю, у яку корпус не вміщується. Четвертий — стара коробка, в якій попередній дотягувач розбив отвори, і нові точки кріплення потрібні поруч, а не на тому ж місці.
У всіх цих випадках пластина працює однаково: її кріплять до міцної основи — армованого профілю, дерев'яного бруса, стіни через дюбелі — а вже до пластини штатними гвинтами кріплять корпус. Навантаження від дотягувача розподіляється на більшу площу, і кріплення живе роками замість тижнів.
Порядок монтажу з пластиною
Спочатку визначте, де буде корпус: на полотні чи на коробці — це залежить від того, з якого боку двері відчиняються і де є місце. Прикладіть пластину до обраної площини, виставте її по рівню й позначте отвори. Свердліть під метизи з комплекту, а якщо основа — стіна, беріть дюбелі відповідного розміру. Закріпіть пластину і перевірте, що вона не хитається й лежить усією площиною, без зазорів під кутами.
Далі саджайте на неї корпус TS 2000 або TS 3000 штатними гвинтами через отвори пластини і ставте тягу. Оскільки корпус тепер відсунутий від площини на товщину пластини, кронштейн тяги на протилежній стороні теж може потребувати підкладки, щоб важелі працювали в одній площині. Наприкінці відрегулюйте швидкість зачинення й дотягування — з пластиною ці налаштування робляться так само, як і при прямому монтажі.
Відгуки покупців
Ваш відгук
Дивіться також · GEZE
Питання перед покупкою
Чи підійде ця пластина до TS 2000 старого випуску?
Розмітка отворів у серії TS 2000 не змінювалась, тож пластина стане і на давно куплений корпус. Головне — щоб на ньому був саме такий напис.
Пластина йде тільки під корпус чи під кронштейн тяги теж?
Ця пластина — під корпус дотягувача. Для кронштейна тяги за потреби беруть окрему підкладку або кутник; підкажемо, коли надішлете фото дверей.
Чи не буде корпус із пластиною занадто виступати над дверима?
Додаються лише 5 мм товщини пластини — на вигляд і роботу дотягувача це майже не впливає. Важливіше правильно виставити тягу, щоб важелі не перекошувались.
Як заплатити і чи можна відмовитись, якщо майстер скаже, що вона не потрібна?
Оплата на вибір: онлайн карткою або при отриманні у відділенні. Якщо виявилось, що пластина зайва, а вона ще в упаковці і не свердлилась — повернемо або зарахуємо кошти в інше замовлення, просто напишіть нам.
Як відбувається оплата і повернення?
Оплата при отриманні у відділенні Нової пошти, карткою онлайн або частинами від ПриватБанку. 14 днів на обмін чи повернення, якщо товар не використовували — умови на сторінці Обмін і повернення.
