Комплект дверних ручок для китайських дверей HIDOOR R права

Комплект дверних ручок на планці HIDOOR R — фурнітура для вхідних китайських металевих дверей правостороннього відкривання. Це готова заміна рідної ручки: розміри повторюють поширену для таких полотен геометрію, тому нова накладка стає на наявні отвори без свердління металу. У планці передбачений отвір під ключ, а конструкція доповнена механізмом нічної засувки, яку активують зсередини.

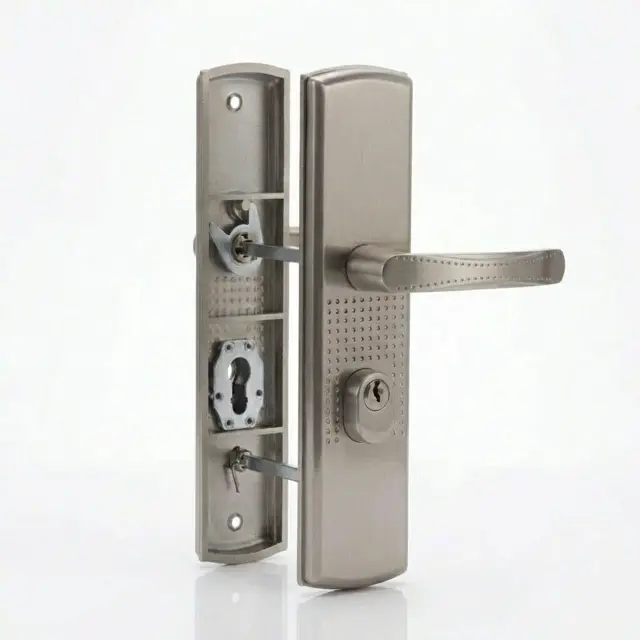

Робочі розміри комплекту: загальна довжина планки 275 мм, ширина 59 мм, відстань між кріпильними гвинтами 233 мм, міжосьова відстань від ручки до ключа — 68 мм. Довжина самої рукоятки 116 мм, тобто важіль повнорозмірний, за нього зручно братися всією долонею. Квадрат шпинделя — 8×8 мм, найпоширеніший переріз для дверної фурнітури, тож проблем із посадкою в защіпку зазвичай не виникає.

Планка виготовлена зі сталі, натискна частина — з алюмінію. Сталь відповідає за жорсткість накладки на важкому полотні, алюміній — за легкий важіль, який не перевантажує защіпку і не боїться корозії. Колір — матовий нікель, він же сатин: на такій поверхні не залишаються відбитки пальців, що для вхідних дверей практичніше за глянець. У комплекті йдуть ще й декоративні накладочки під циліндр.

Технічні характеристики

Кому підійде і як обрати

• Для вхідних китайських металевих дверей правостороннього відкривання з міжосьовою відстанню 68 мм.
• На заміну зношеної рідної фурнітури, коли важіль просів, планка провертається або накладка втратила вигляд.
• Коли замок працює нормально і чіпати його немає сенсу — оновлюють тільки накладки і важелі.
• Для дверей у світлій гамі: матовий нікель поєднується з нікелевими вічками, накладками і сучасними петлями.
• Не підійде для лівих дверей і для полотен з іншою геометрією — там не збігаються ані міжосьова, ані крок кріплення.

Сумісність і монтаж

• Комплект ставиться на замок, який уже стоїть у дверях: механізм і серцевину купують окремо. Декоративні накладочки під циліндр уже в наборі, тому зону ключа не доведеться закривати чимось окремим.
• Звірте зі старою фурнітурою чотири розміри: міжосьову 68 мм, крок кріпильних гвинтів 233 мм, довжину планки 275 мм і ширину 59 мм. Найпростіше зняти стару накладку і прикласти нову точно на її місце.
• Монтаж займає близько чверті години: викрутити стяжні болти, зняти обидві планки, вставити квадрат у защіпку, надіти нові накладки, стягнути болтами і перевірити хід важеля та ключа. Потрібна хрестова викрутка.
• Якщо не впевнені у стороні відкривання чи розмірах, надішліть фото дверей із боку ручки і знімок старої планки з прикладеною лінійкою — підкажемо, який комплект брати.

Квадрат 8 мм і довжина штифта — як не помилитися

Квадрат, він же шпиндель, — це штифт, який проходить крізь защіпку замка і з'єднує зовнішню ручку з внутрішньою. Переріз тут 8×8 мм, і саме такий квадрат стоїть у переважній більшості вхідних і міжкімнатних замків. Якщо гніздо у вашій защіпці менше або більше, ручка просто не сяде — тому переріз перевіряють до покупки, приклавши до отвору знятий старий штифт.

З довжиною складніше, бо вона залежить від товщини полотна. Правило просте: штифт має пройти защіпку наскрізь і зайти в обидві ручки, але не впертися в них до упору, інакше важіль не поверне защіпку до кінця. Задовгий квадрат сміливо вкорочують ножівкою по металу — на роботу це не впливає. Закороткий залишає натиск лише на одному боці, і через кілька місяців важіль починає провалюватися.

Ліва чи права ручка — коли це важливо

Сторону визначають по петлях: станьте з того боку, у який двері відчиняються на себе, і подивіться, де вони. Праворуч — двері праві, ліворуч — ліві. Ця модель зроблена саме під праве відкривання, і на ліві двері вона стане неправильно: отвори в планці розташовані несиметрично по висоті, а нічна засувка розрахована на конкретний бік.

Чому взагалі виникає плутанина: у побуті сторону часто називають по руці, якою тягнуть за ручку, і роблять це то зсередини квартири, то з під'їзду. Тому перед покупкою орієнтир зводять до одного — петлі й напрямок відкривання на себе. Якщо сумніваєтеся, найпростіше сфотографувати двері з боку ручки повністю, разом із петлями, і звірити з описом моделі.

Як виміряти міжосьову відстань на планці

У накладок для вхідних дверей ключовий розмір — відстань від центру квадратного отвору під важіль до центру круглого отвору під ключ. У цієї моделі вона дорівнює 68 мм. Міряти зручніше по знятій планці: покласти її на стіл, поставити нуль лінійки рівно на середину квадрата і подивитися, куди припадає середина отвору під циліндр.

Другий обов'язковий розмір — крок кріпильних гвинтів, тут 233 мм. Саме через ці отвори планки стягуються наскрізь через полотно, і якщо крок не збігається, доведеться свердлити метал. Третій — габарит накладки, 275 мм на 59 мм: вона має перекрити слід від старої, а не виявитися вужчою. І головне правило вимірювань: завжди від центру до центру, бо міряння по краях дає похибку в кілька міліметрів.
