Комплект посилених дверних ручок для китайських дверей FZB 15-148 SN ліва

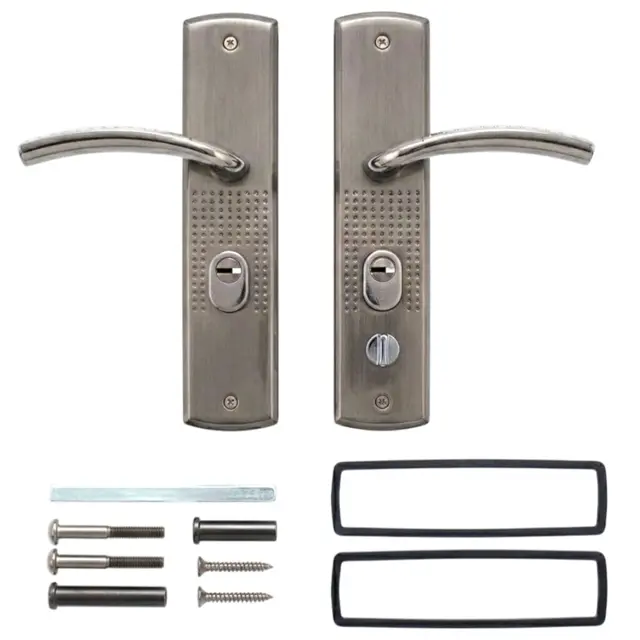

Комплект посилених дверних ручок на планці FZB 15-148 — фурнітура для вхідних китайських металевих дверей із лівим відкриванням. Це пряма заміна рідної ручки, яка розхиталася або втратила вигляд: розміри повторюють оригінальну геометрію, тому нова накладка сідає на готові отвори і полотно свердлити не треба. У планці передбачений отвір під ключ, а внутрішня накладка має вбудовану нічну засувку.

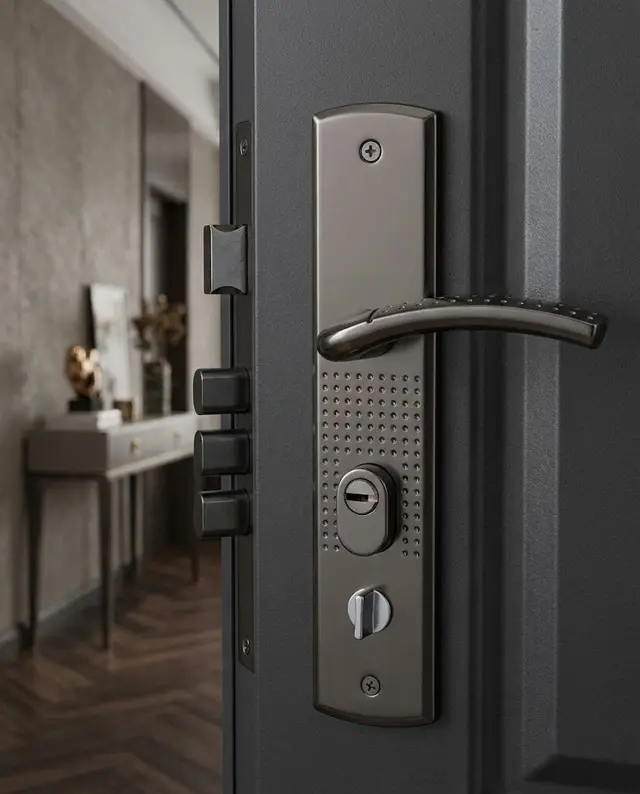

Робочі розміри такі: висота планки 276 мм, ширина 60 мм, відстань між кріпильними гвинтами 234 мм. Міжосьова відстань від центру ручки до центру циліндра — 68 мм, а від центру циліндра до центру нічника — 52 мм. Основа зі сталі тримає накладку на важкому металевому полотні жорстко, натискна частина виконана з посиленого алюмінію з підсиленим внутрішнім вузлом, тож важіль не пружинить під рукою.

Такий комплект беруть, коли самі двері ще цілком робочі, а фурнітура вже здалася: важіль просів, планка провертається, поворотник крутиться вхолосту. Міняти через це ціле полотно немає сенсу — достатньо оновити накладки. Ця версія розрахована саме на ліві двері, тому перед покупкою сторону відкривання визначають окремо: у несиметричних планок дзеркальний варіант не стає на місце правильно.

Технічні характеристики

Кому підійде і як обрати

• Для вхідних китайських металевих дверей лівого відкривання, де міжосьова відстань становить 68 мм.
• На заміну рідної фурнітури: важіль просів, планка розхиталася, поворотник нічника крутиться вхолосту.
• Коли замок працює справно і його чіпати не треба — оновлюється тільки видима і найбільш навантажена частина.
• Для дверей, які часто зачиняють ривком: посилений вузол важеля і сталева планка розраховані саме на таке навантаження.
• Не підійде для правих дверей і для міжкімнатних полотен — там потрібна дзеркальна версія або зовсім інша за схемою фурнітура.

Сумісність і монтаж

• Комплект розрахований на роботу з наявним циліндровим замком: механізм і серцевину купують окремо. Якщо циліндр теж під заміну, довжину підбирають за товщиною полотна разом із накладкою, щоб торець не виступав за планку зайве.
• Перед покупкою звірте зі старою фурнітурою чотири розміри: міжосьову 68 мм, відстань від циліндра до нічника 52 мм, крок кріпильних гвинтів 234 мм і габарит планки 276 мм на 60 мм. Найточніше — прикласти нову накладку до знятої старої і подивитися, чи збігаються отвори.
• Установлення займає близько чверті години: викрутити стяжні гвинти, зняти обидві планки, вставити квадрат у защіпку, надіти нові накладки поворотником усередину приміщення, стягнути і перевірити хід. Потрібна хрестова викрутка.
• Якщо є сумніви щодо сторони відкривання або розмірів, надішліть фото дверей із боку ручки і знімок старої планки з прикладеною лінійкою — підкажемо, який комплект брати.

Ліва чи права ручка — коли це важливо

Сторону визначають, стоячи з того боку, у який двері відчиняються на себе. Якщо петлі при цьому ліворуч — двері ліві, якщо праворуч — праві. Плутанина виникає тому, що частина людей рахує сторону по руці, якою тягнуть за ручку, а частина — по розташуванню петель. Орієнтуйтеся на петлі: це однозначний спосіб, який не залежить від звички.

Для симетричних міжкімнатних ручок сторона не має значення, а от у накладних планках вона критична. Тут важіль, отвір під циліндр і поворотник нічника розташовані несиметрично по висоті: 68 мм від ручки до циліндра і ще 52 мм від циліндра до нічника. Дзеркальна версія перевернула б цю послідовність, і накладка не збіглася б із наявними отворами у полотні.

Як виміряти міжосьову відстань на планці

У накладок для вхідних дверей міряють не одну відстань, а дві. Перша — від центру квадратного отвору під важіль до центру круглого отвору під ключ: у цієї моделі 68 мм. Друга — від центру отвору під ключ до центру гнізда нічника: 52 мм. Обидві цифри мають збігтися зі старою планкою, інакше отвори в полотні не підійдуть.

Міряти зручніше по знятій накладці, поклавши її на стіл: нуль лінійки на середину першого отвору, читаємо, куди припадає середина другого. І третій розмір — крок кріпильних гвинтів, 234 мм: саме через них планки стягуються наскрізь. Найчастіша помилка — вимірювання від краю до краю отворів замість центрів, через що з'являється похибка в кілька міліметрів.

Як зняти стару ручку і поставити нову самому

Починають із внутрішнього боку. Викрутіть стяжні гвинти, зніміть внутрішню накладку, потім зовнішню, витягніть квадрат із защіпки. Якщо накладка не знімається, її утримує декоративний ковпачок: підчепіть його по краю пласкою викруткою, притримуючи покриття від зриву. Знявши фурнітуру, перевірте гніздо защіпки: якщо квадрат у ньому теліпається, справа вже в замку, і нова ручка теж швидко почне провисати.

Складання йде у зворотному порядку. Квадрат вставляють у защіпку так, щоб з обох боків виступало порівну, потім надівають зовнішню планку, за нею внутрішню — поворотником нічної засувки всередину приміщення. Кріплення спочатку наживляють, вирівнюють накладки по вертикалі й тільки тоді затягують. Перевірка на відчинених дверях: важіль сам повертається в горизонталь, ключ обертається без закусування, нічник ходить туди-назад легко.
