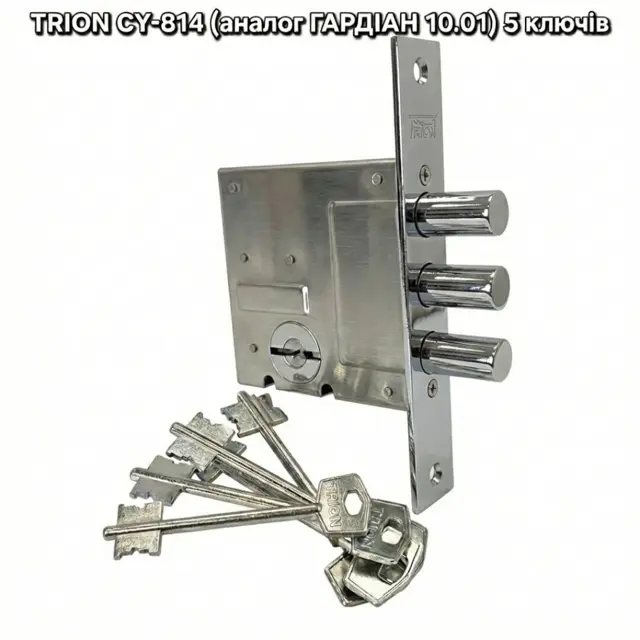

1/4Замок врізний сувальдний додатковий Trion CY-814(аналог гардіан 10.01) 5 ключів
Чому обирають цю модель

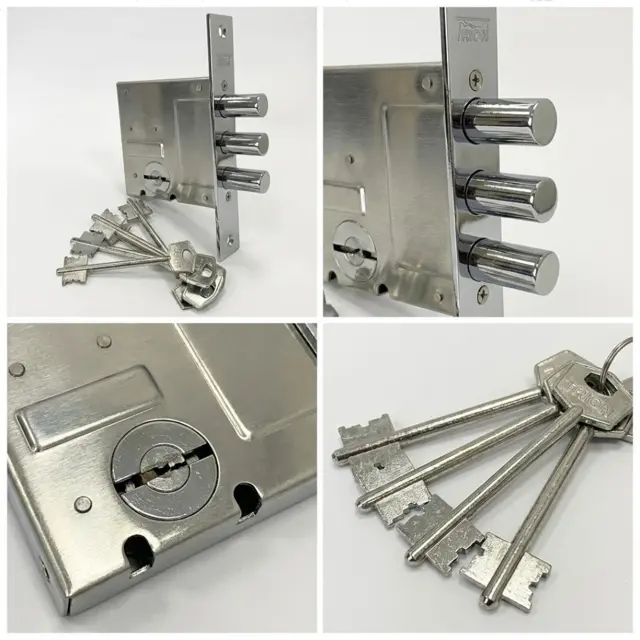

Полотно фіксують три сталеві ригелі круглого перерізу товщиною 14 мм. Такий діаметр і рознесення точок по висоті означають, що двері важко віджати важелем: зусилля розподіляється між трьома ригелями, а не однією засувкою.
Корпус повторює поширений в українських металевих дверях стандарт 10.01 і взаємозамінний із 1.06.01: збігаються габарити, кріпильні отвори і положення ключової свердловини. Практично це заміна без фрези — старий замок виймається, новий стає на ті самі гвинти.
Секрет набраний пластинами-сувальдами всередині корпусу, а не змінною серцевиною. Висвердлювати ззовні тут просто нічого: видно лише вузьку щілину під ключ, прикриту накладкою. Сувальди спокійніше переносять пил і мороз, ніж циліндрові механізми.
У коробці пара накладок на замкову щілину — зовнішня і внутрішня. Їх не треба шукати окремо й підбирати за формою отвору: після монтажу полотно виглядає охайно з обох боків, а в щілину не летить пил.
Комплект із п'яти довгих ключів-метеликів роздається родині одразу, без походу в майстерню. Сторона відкривання універсальна: замок не ділиться на лівий і правий, тому перед покупкою досить збігу бексета і посадкових отворів.
Що в коробці
- Механізм врізного замка Trion CY-814
- Комплект сувальдних ключів, 5 шт.
- Пара декоративних накладок на замкову щілину
- Комплект кріплення (гвинти)
Опис і характеристики

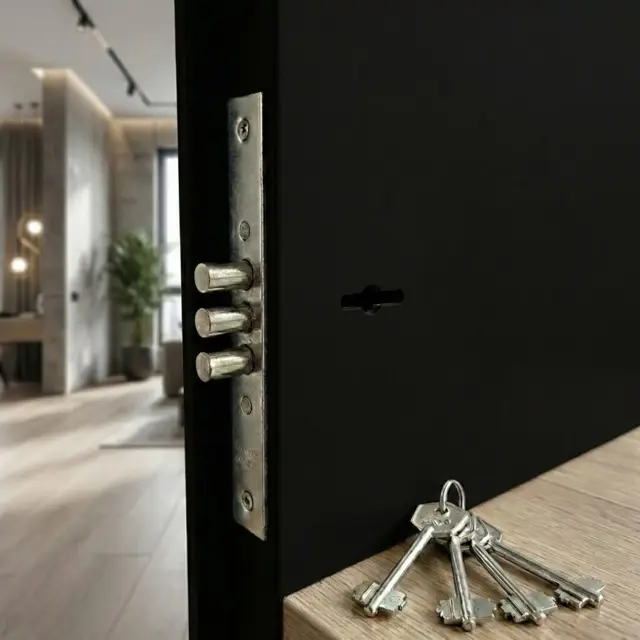

Врізний замок сувальдний Trion CY-814 — додатковий (верхній) замок для вхідних металевих і посилених дерев'яних дверей, повний аналог гардіан 10.01. Це «сейфовий» механізм під довгий ключ-метелик: у дверях він відповідає лише за силове замикання і працює в парі з основним замком, що має ручку. Беруть його переважно на заміну — коли верхній замок почав закусювати ключ або двері дісталися новому власнику зі старою фурнітурою.

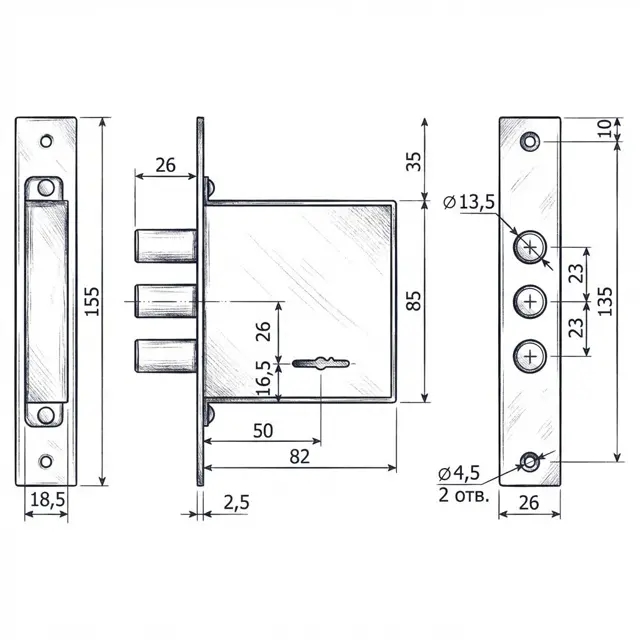

Замикання — три сталеві ригелі діаметром 14 мм, які виходять у коробку і тримають полотно від віджимання. Бексет (дормас) — 50 мм, тобто відстань від краю торцевої планки до центру ключової свердловини; саме цей розмір звіряють зі старим замком перед покупкою. Корпус універсальний, тож механізм стає і на ліві, і на праві двері. У коробці — замок, 5 сувальдних ключів, пара накладок на замкову щілину і гвинти.
Позиція розрахована на заміну «один в один»: габарити корпусу, кріпильні отвори і ключова свердловина повторюють стандарт 10.01 та взаємозамінний із ним 1.06.01, тому фрезерувати нове посадкове місце не доведеться. Фалевої заскочки — «язичка» — тут немає, ручку на цей замок не ставлять. Як другу, верхню точку замикання металевих дверей CY-814 закриває задачу повністю.
Технічні характеристики
| Бренд | Trion |
| Модель | CY-814 |
| Тип механізму | Врізний, сувальдний |
| Призначення | Додатковий (верхній) замок |
| Взаємозамінність | Стандарт 10.01, а також 1.06.01 |
| Бексет (дормас) | 50 мм |
| Ригелі | 3 шт., сталеві, діаметр 14 мм |
| Заскочка (язичок) | Немає |
| Дверна ручка | Не передбачена |
| Сторона відкривання | Універсальна (ліва / права) |
| Ключі | 5 сувальдних |
| Тип дверей | Вхідні металеві та посилені дерев'яні |
Кому підійде і як обрати
- Вхідні металеві двері квартири чи будинку, де верхній замок вийшов з ладу, а нижній із ручкою працює нормально.
- Посилені дерев'яні двері старого фонду і двері в тамбур: сувальдний механізм менш вибагливий до пилу й вологи, ніж циліндровий.
- Двері, зібрані на стандарт 10.01: посадкове місце вже готове, тож замок ставиться без нової фрезеровки.
- Двері підсобки чи гаража, де ручка не потрібна взагалі, а потрібне надійне замикання на ключ.
- Не підійде як єдиний замок у дверях: без заскочки полотно не тримається зачиненим, поки не повернути ключ, і ручку до нього не поставити.
Сумісність і монтаж
- Працює в парі з будь-яким основним врізним замком із заскочкою і ручкою. Окрема серцевина чи броненакладка цьому механізму не потрібні — секрет уже всередині корпусу.
- Звірте зі старим замком два розміри: бексет від краю торцевої планки до центру щілини під ключ має бути 50 мм, а відстань між кріпильними отворами планки — збігатися. Міряти зручно лінійкою, знявши накладку.
- Заміна займає близько години: викрутити гвинти планки й накладок, витягнути старий корпус, вставити новий, наживити гвинти, перевірити хід ключа при відчинених дверях і лише потім затягнути все. Інструмент — хрестова викрутка.
- Не впевнені, чи стане: надішліть фото торця дверей зі знятою планкою і фото старого ключа — підкажемо, чи це ваш стандарт.
Сувальдний чи під циліндр — що обрати для вхідних дверей
Різниця проста: у сувальдному замку секрет набраний пластинами всередині корпусу, а замок під циліндр працює зі знімною серцевиною. Сувальдний, як CY-814, майже нечутливий до пилу, вологи й морозу і не має виступної личинки, яку можна вибити чи висвердлити. Циліндровий зручніший тим, що після втрати ключів міняють лише серцевину.
На металевих вхідних дверях класична схема — два різні замки: нижній під циліндр із ручкою і заскочкою для щоденного користування, верхній сувальдний на ніч і на вихід. Саме на цю роль зроблена модель. Мінус сувальдного варто знати заздалегідь: ключ довгий і не поміщається в кишеню разом із дрібницею.
Скільки ригелів потрібно для вхідних дверей
Ригель — сталевий стрижень, що виїжджає з торця дверей у коробку, коли ви повертаєте ключ. Чим їх більше і чим вони товщі, тим важче віджати полотно важелем. У цій моделі ригелів три, сталеві, круглого перерізу, діаметром 14 мм — рівень серійних металевих дверей.
Рахувати ригелі має сенс не в одному замку, а по всіх дверях: основний замок унизу плюс додатковий сувальдний угорі дають рознесені по висоті точки замикання. Рознесення важливіше за кількість — два ригелі поруч тримають гірше, ніж стільки ж на відстані півметра один від одного.
Як замінити врізний замок самому
Спершу дізнайтеся, що у вас стоїть. Зніміть накладки із замкової щілини, викрутіть гвинти торцевої планки і виміряйте бексет — від краю планки до центру щілини під ключ; у CY-814 це 50 мм. Занотуйте також відстань між кріпильними отворами і довжину планки: якщо цифри збігаються, заміна буде без переробок.
Витягніть старий корпус у бік полотна, заведіть новий у ту саму кишеню й наживіть гвинти, не затягуючи. Вставте ключ і кілька разів поверніть його при відчинених дверях: ригелі мають ходити без зусилля. Тоді зачиніть двері й перевірте, чи не впираються ригелі в коробку, і лише після цього затягніть кріплення та поставте накладки.
Відгуки покупців
Ваш відгук
Дивіться також · TRION
Питання перед покупкою
Trion CY-814 справді стане замість замка гардіан 10.01?
Так, це його повний аналог: збігаються габарити корпусу, кріпильні отвори і положення ключової свердловини, взаємозамінний він і зі стандартом 1.06.01. Досить перевірити бексет 50 мм і довжину торцевої планки старого замка.
Чи можна поставити на цей замок дверну ручку?
Ні. У моделі немає фалевої заскочки і квадратного отвору під ручку — це суто додатковий замок, який лише замикає двері на ключ. Ручка ставиться на основний замок, що працює з ним у парі.
Що таке бексет 50 мм і навіщо його міряти?
Бексет (дормас) — відстань від краю торцевої планки до центру ключової свердловини. Якщо у старого замка вона інша, новий не стане на місце: щілина під ключ не збіжиться з отвором у полотні.
Скільки ключів у комплекті?
У коробці 5 сувальдних ключів-метеликів. Дублікат такого ключа роблять по заготовці, це довше за звичайний плаский ключ, тому комплект із п'яти зазвичай закриває потребу родини одразу.
Цей замок лівий чи правий?
Універсальний. Сувальдний механізм без заскочки симетричний, тому напрямок відкривання дверей значення не має — нічого перевертати перед монтажем не потрібно.
Чи підійде такий замок на дерев'яні двері?
Так, якщо полотно товсте й посилене — наприклад, старі двері з масиву або двері в тамбур. У тонкі міжкімнатні двері врізати його не варто: корпус великий, а силове замикання там зайве.
