Циліндровий механізм AGB (ІталІя) Scudo 5000/75 мм. ручка-ключ 30Т/45, мат.хром

Циліндр AGB Scudo 5000 PS ключ-вертушка — італійська серцевина для товстих вхідних дверей із броненакладкою, де зсередини зручніше замикатися поворотом ручки, а ззовні потрібен захист від бампінгу, свердла і відмички. Коротка сторона 30 мм із вертушкою дивиться в квартиру, довга ключова — назовні, крізь накладку. Ключ плоский, реверсивний — вставляється будь-яким боком.

Корпус латунний, у покритті матовий хром (він же матовий нікель), що пасує до більшості сучасної фурнітури. Усередині 15 елементів секретності — 6 активних і 9 пасивних штифтів, у корпус інтегровано 3 загартовані сталеві штифти проти свердла, кулачок зі спеченої сталі. Стійкість до бампінгу пройшла перевірку за стандартом ICIM 0039CS. У коробці 5 ключів із подовженою шийкою і сталевий кріпильний гвинт.

Ця серія — для дверей, де стоїть або планується броненакладка: подовжена шийка ключа дістає крізь неї до механізму, а коротка внутрішня частина вирівнює торці. Модель із вертушкою беруть у квартиру і приватний будинок; для офісу і дверей зі склом є Scudo 5000 у виконанні ключ-ключ. Розмір зовнішньої частини обирають за товщиною дверей з накладкою.

Технічні характеристики

Кому підійде і як обрати

• Для вхідних металевих дверей квартири з броненакладкою ззовні: довга ключова частина проходить крізь накладку, коротка 30 мм з вертушкою лягає врівень із внутрішньою розеткою.
• Для приватного будинку і дверей у під'їзді, де загроза бампінгу реальна: сертифікована стійкість плюс сталеві штифти проти свердла.
• На заміну серцевини, що після встановлення броненакладки перестала діставати ключем, — не подовжуючи циліндр назовні.
• Для протипожежних дверей у будинку — виробник дозволяє ставити цю серцевину в такі полотна.
• Не варто брати з вертушкою на двері зі склом чи щілиною біля замка і на офісні двері, які замикають ключем зсередини: для них є Scudo 5000 PS ключ-ключ.

Сумісність і монтаж

• Ставиться в будь-який врізний замок під євроциліндр із кріпленням гвинтом через торець — металеві та деревʼяні двері. Броненакладку ставлять разом або докуповують; подовжена шийка ключа розрахована саме на неї.
• Виміряйте старий циліндр разом із накладками від центру отвору під гвинт до кожного торця: зсередини має вийти 30 мм, ззовні — розмір обраної моделі серії. Правильно, коли торець виступає за накладку на кілька міліметрів.
• Заміна — 5 хвилин: викручуєте гвинт у торці дверей, ключем ледь провертаєте стару серцевину і витягуєте, нову вставляєте вертушкою в кімнату і довгою частиною назовні, фіксуєте гвинтом.
• Не впевнені, який розмір зовнішньої частини брати під вашу броненакладку, — надішліть фото дверей з обох боків на рівні замка з лінійкою.

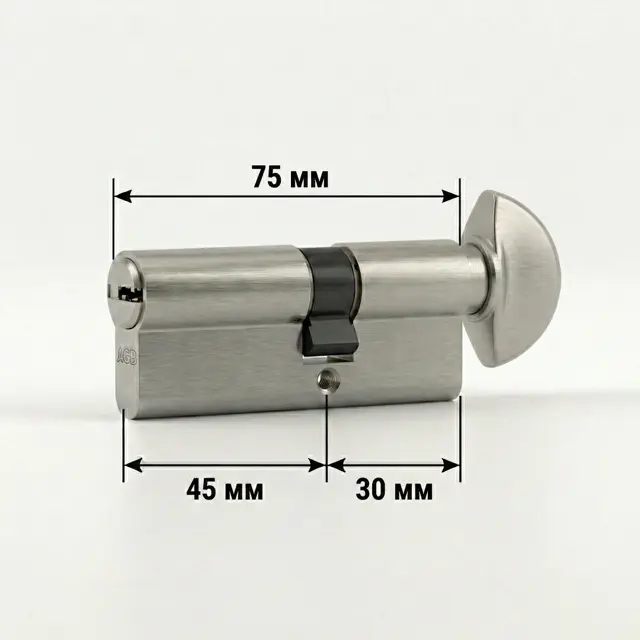

Вертушка 30 мм усередину: як підібрати довжину зовнішньої частини під броненакладку

У Scudo 5000 PS із ручкою внутрішня частина завжди коротка — 30 мм від центру кріпильного гвинта до вертушки, під двері, де замок сидить ближче до внутрішньої площини, а ззовні товста накладка. Змінюється лише зовнішня частина, і саме її треба виміряти. Зніміть старий циліндр (гвинт у торці, ключ, невеликий поворот, витягнути), покладіть на лінійку і прикиньте, наскільки торець виступав за броненакладку.

Правило просте: зовнішній торець має виходити за накладку на кілька міліметрів, не більше. Стирчить далі — за нього можна зачепитися інструментом, і сенс броненакладки втрачається; ховається — ключ не дістане до кулачка. Внутрішня частина 30 мм має лягти врівень із розеткою. Якщо зсередини виходить значно більше — потрібна серцевина з іншою асиметрією.

Подовжена шийка ключа: чому саме цю серію беруть під броненакладки

Броненакладка додає до дверей ще шар металу, і звичайний ключ із короткою шийкою впирається головкою в накладку, не дійшовши до пінів. Виходів два: ставити довший циліндр, який стирчить назовні, або брати серцевину з подовженою шийкою ключа. Scudo 5000 PS іде другим шляхом: ключ дістає до механізму крізь накладку, а циліндр сидить у ній глибоко, захищений від зламу і витягування.

Плюс — реверсивність: плоский ключ вставляється будь-яким боком, що на темних сходах, де отвір у накладці не видно, помітно зручніше. Пʼять ключів у комплекті, для розрізнення звʼязок є кольорові вставки на головку. Опційно існує модифікація Emergency, коли два ключі працюють одночасно з різних боків, — для такого виконання уточнюйте наявність.

Що всередині Scudo 5000 PS: бампінг, свердло, відмичка і чому цього достатньо

Бампінг — удар по підготовленому ключу, від якого піни звичайної серцевини підстрибують, і плунжер провертається. Scudo 5000 PS має підтверджену стійкість до цього методу за стандартом ICIM 0039CS. Проти відмички працює система з 15 елементів — 6 активних і 9 пасивних штифтів: пасивні не дають зафіксувати «правильне» положення, і код навпомацки не підбирається.

Проти свердла в корпусі стоять 3 загартовані сталеві штифти, а кулачок зі спеченої сталі не дає вибити або провернути серцевину силою. Разом із броненакладкою це рівень, якого для квартири і приватного будинку досить: далі йде вже система з контрольованим дублюванням ключа. Обслуговування — раз на рік трохи мастила для циліндрів у ключовий отвір, без графіту й густих мастил.
