Циліндровий механізм AGB (ІталІя) Scudo 5000/100 мм, ручка-ключ, 50Т/50, латунь

Циліндр AGB Scudo 5000 PS 100 мм ключ-вертушка (50T/50) — найдовша серцевина серії для вхідних дверей приватного будинку і товстих металевих полотен із масивними накладками з обох боків. Ззовні відчиняється ключем, зсередини — поворотом вертушки. У побуті цю деталь називають личинкою замка; коли стара личинка не дістає до накладок або ключ упирається в броню, беруть саме довший розмір, а не переробляють двері.

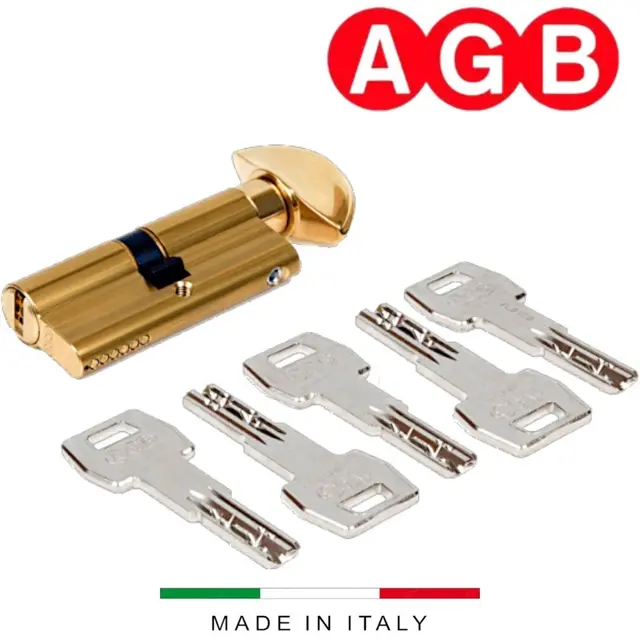

Загальна довжина 100 мм — по 50 мм від центру кріпильного гвинта до кожного торця, T позначає бік вертушки. Такий запас потрібен, коли з боку вулиці стоїть броненакладка, а зсередини — товста декоративна накладка або оздоблювальна панель. Корпус у кольорі латунь під золотисту фурнітуру, у комплекті 5 плоских симетричних ключів із довгою шийкою і кріпильний гвинт. Виробництво — Італія.

Це вибір для тих, у кого двері виходять на вулицю чи в неосвітлений тамбур і хто хоче не лише зручність вертушки, а й зламостійкий механізм: 3 сталеві штифти проти висвердлювання, сертифікований антибампінг, кулачок зі спеченої сталі. Від коротших моделей серії з вертушкою вона відрізняється тільки довжиною, від ключ-ключа 100 мм — вертушкою зсередини. Не варто брати її на тонкі двері: зайвий виступ за накладку послаблює захист.

Технічні характеристики

Кому підійде і як обрати

• Для вхідних дверей приватного будинку або котеджу з товстим металевим полотном, броненакладкою ззовні та декоративною накладкою зсередини — там, де короткі серцевини не дістають.
• Для дверей у тамбур чи на сходову клітку старого фонду з масивними дубовими полотнами та накладними замками під євроциліндр.
• На заміну старого циліндра 50/50, який зносився або ключі від якого загубилися, — розмір збігається, замок і накладки лишаються.
• Не варто брати на стандартні квартирні двері з тонкими накладками: серцевина виступатиме за них, і її легше вибити. Там потрібен коротший розмір серії.

Сумісність і монтаж

• Ставиться в будь-який врізний або накладний замок під євроциліндр із кріпленням гвинтом через торець: металеві, дерев'яні, протипожежні двері. Гвинт у комплекті.
• Перед покупкою виміряйте від центру отвору під гвинт до зовнішньої площини накладки з кожного боку — з броненакладкою, панеллю, усім, що стоїть на дверях. Має виходити близько 50 мм з обох сторін; якщо з одного боку помітно менше — беріть асиметричну модель серії.
• Заміна — 5 хвилин хрестовою викруткою: викрутити гвинт у торці, вставити ключ, трохи повернути, витягнути стару личинку, вставити нову вертушкою в дім, закрутити гвинт.
• Сумніваєтеся щодо довжини — надішліть фото торця дверей зі старим циліндром і лінійкою, підкажемо, чи потрібен саме 50T/50 чи інший розмір.

Циліндр 100 мм 50/50: для яких дверей і як не помилитися з довжиною

Сто міліметрів — розмір не для всіх дверей. Він потрібен, коли сумарна товщина полотна і всього, що на ньому стоїть, така, що коротша серцевина ховається в накладках. Типові випадки: вхідні двері будинку з броненакладкою і внутрішньою панеллю, товсті дерев'яні двері старого фонду, двері з додатковим шаром утеплювача й оздоблення.

Перевірка проста: зніміть старий циліндр і виміряйте від центру отвору під гвинт до зовнішньої площини накладки з кожного боку — з броненакладкою, якщо вона є. Близько 50 мм в обидва боки — це ваша модель. Якщо 50 з вулиці, а зсередини помітно менше — потрібен асиметричний варіант серії Scudo 5000 PS. І не міряйте по голому полотну: саме накладки з'їдають довжину.

Чому циліндр виступає з дверей і чим це небезпечно

Торець серцевини має виходити за площину накладки лише на кілька міліметрів — рівно стільки, щоб ключ входив вільно. Якщо циліндр стирчить назовні на сантиметр і більше, за нього можна зачепитися газовим ключем або трубою і провернути чи зламати корпус. У Scudo 5000 PS кулачок зі спеченої сталі приймає такий удар, але навіщо давати зловмиснику зручний важіль.

Тому довжина 100 мм виправдана тільки для дверей, де вона потрібна. Якщо після заміни зсередини серцевина ховається в панелі і вертушку незручно крутити — з боку кімнати потрібен довший бік; якщо ззовні лишається великий виступ — коротший. В обох випадках виручає асиметрична модель серії.

Личинка, серцевина, циліндр: як шукати заміну і що перевірити в замку

Усі три слова означають одну деталь — циліндровий механізм, який вставляється в корпус замка й тримає секрет. У пошуку найчастіше пишуть «личинка замка», майстри кажуть «серцевина» або «циліндр». Шукайте заміну не за назвою, а за трьома ознаками: євроциліндр, тип ключ-вертушка чи ключ-ключ, розмір половин від гвинта — тут 50T/50.

Перед покупкою перевірте сам замок: якщо стара личинка була євростандарту з гвинтом через торець і кулачком посередині — Scudo 5000 PS стане без доробок. Якщо ключ у старому механізмі був хрестовий або замок дисковий — це інший стандарт, серцевина не підійде. У новому циліндрі перед встановленням прокрутіть ключ кілька разів і переконайтеся, що кулачок ходить вільно.
