1/6Петля прихованого монтажу для дверей до 40 кг AGB ECLIPSE 3.0 матовий хром
Чому обирають цю модель

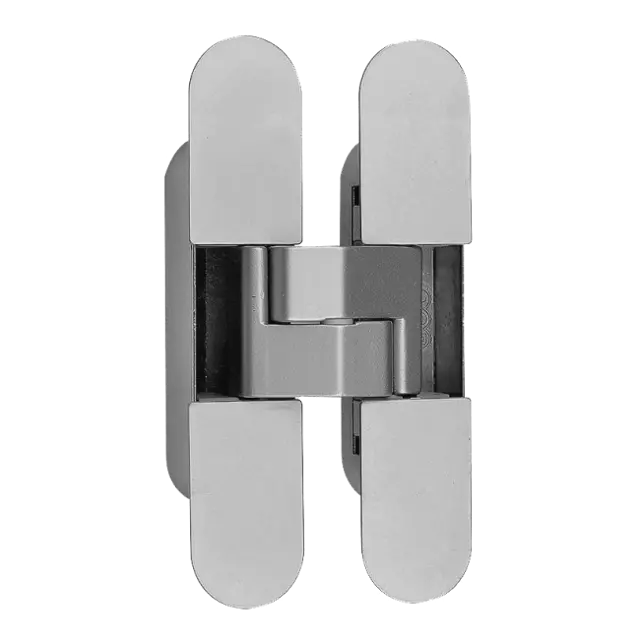

Місце під завісу в алюмінієвому профілі завжди дефіцитне: камера вузька, стінки тонкі. Тут кріпильна частина має всього 4 мм товщини, тому петля лягає у профіль без переробки конструкції і без підкладок під корпус.

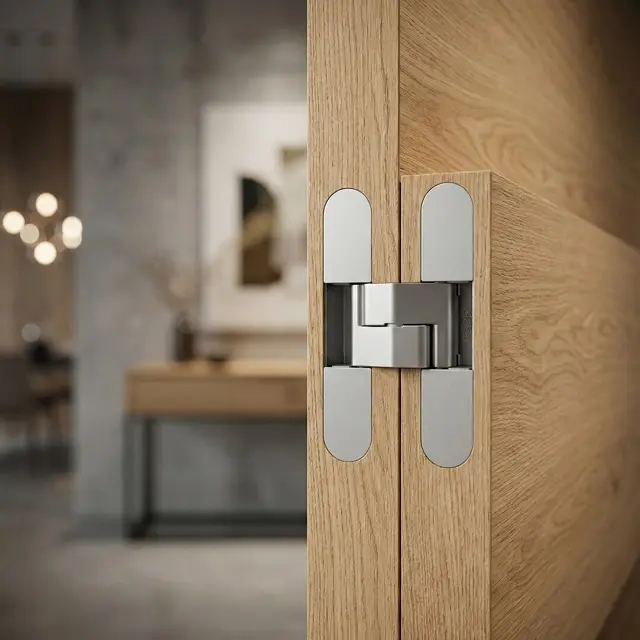

Тонкі двері — окремий біль прихованого монтажу: більшість моделей вимагає товстішої стулки. Eclipse 3.0 врізається в полотно на 27 мм і працює з товщиною від 31 мм, а це вже рівень легких міжкімнатних і офісних дверей.
Стандартне полотно тримають дві петлі. Для високих дверей до 2800 мм ставлять три — і тоді допустима маса піднімається до 60 кг. Третя завіса тут не страховка на око, а частина заводського розрахунку.
Модель проходила випробування на вогнестійкість і захист від задимлення з результатом до 60 хвилин. Для офісних, технічних дверей і виходів у спільні коридори саме цей пункт часто визначає вибір фурнітури.

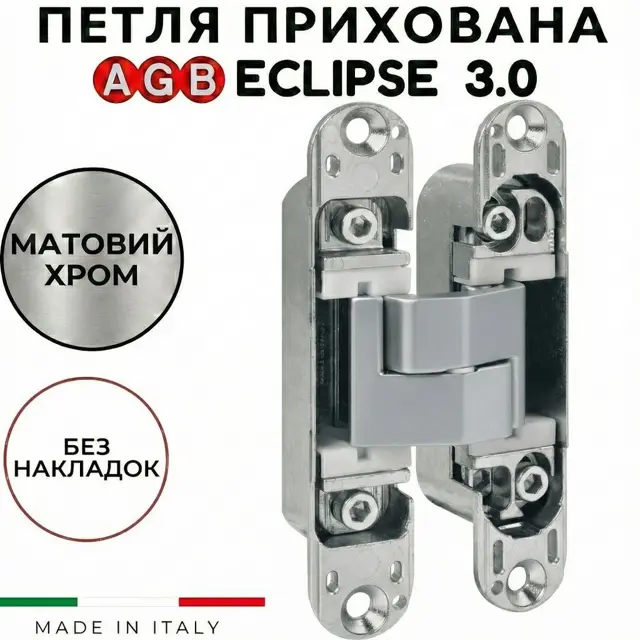

Після монтажу полотно ловлять по висоті на ± 2 мм, по горизонталі на ± 1,5 мм і по притиску на ± 1 мм. Ресурс підтверджений випробуванням на 200 000 циклів, протокол 16-001926-PR01.
Опис і характеристики
Eclipse 3.0 — прихована петля AGB для дверей, які мають зливатися зі стіною: у зачиненому стані на полотні немає жодної видимої деталі. Її беруть там, де полотно тонке або алюмінієве: кріпильна частина завіси має товщину всього 4 мм, а мінімальна товщина стулки — 31 мм.
Корпус 115 х 23 мм. У коробку завіса заходить на 20,5 мм, у стулку — на 27 мм. Пара тримає 40 кг, три завіси — 60 кг, і саме на трьох ставлять високі полотна до 2800 мм. Матеріал — сплав ZAMAK, колір виконання матовий хром.
AGB (Alban Giacomo Spa) виробляє фурнітуру в Італії з 1947 року. Модель без сторонності: одна петля йде і на ліві, і на праві двері, на полотно урівень без чверті, з контрчвертю і з широкою чвертю.
Технічні характеристики
| Бренд | AGB |
| Модель | Eclipse 3.0 |
| Тип монтажу | Прихований |
| Сторонність | Універсальна (ліва/права) |
| Матеріал | Сплав ZAMAK |
| Мінімальна товщина полотна | від 31 мм |
| Товщина кріпильної частини | 4 мм |
| Габаритні розміри (В х Ш) | 115 х 23 мм |
| Глибина врізки в раму | 20,5 мм |
| Глибина врізки в стулку | 27 мм |
| Навантаження на 2 завіси | 40 кг |
| Навантаження на 3 завіси | 60 кг, полотно до 2800 мм |
| Зазор рама/полотно | 13,7 мм |
| Кут відкривання | 180° |
| Регулювання | 3D: вертикаль ± 2 мм, горизонталь ± 1,5 мм, глибина ± 1 мм |
| Ресурс | 200 000 циклів, протокол 16-001926-PR01 |
| Сертифікати | EN 1634, UL LISTED — до 60 хвилин |
| Колір | Матовий хром |
| Виробник | Alban Giacomo Spa, Італія, з 1947 року |
Кому підійде і як обрати
- Для алюмінієвих дверей і перегородок, де під завісу в профілі залишається мінімум місця.
- Для високих полотен до 2800 мм — на трьох завісах, з допустимою масою 60 кг.
- Для протипожежних і технічних дверей, де від фурнітури вимагають сертифікати EN 1634 і UL LISTED.
Сумісність і монтаж
- Під врізку 115 х 23 мм потрібен фрезерний шаблон; глибина в коробці 20,5 мм, у полотні 27 мм — вибрати таке гніздо на око не вийде.
- Порахуйте кількість завіс до замовлення: дві на звичайні двері, три на високі. Три петлі — це три комплекти врізки, і всі гнізда розмічають від однієї вертикалі.
- Якщо двері алюмінієві, сфотографуйте переріз профілю з рулеткою — підкажемо, чи вистачить камери під кріплення завтовшки 4 мм.
Дві завіси чи три: як порахувати для високих дверей
Виробник дає дві цифри не для вибору за смаком. На двох петлях модель тримає 40 кг, на трьох — 60 кг, і саме триточкове кріплення розраховане на полотно висотою до 2800 мм. Причина в геометрії: чим вище полотно, тим довше плече, на якому працює верхня завіса, і тим сильніше вона намагається вирвати своє гніздо з коробки.
Практичне правило просте. Стандартні двері до 40 кг — дві завіси. Усе, що вище звичайного зросту прорізу або важче за 40 кг, — три, рівномірно по висоті. Третю петлю ставлять не посередині «на око», а за розміткою, спільною для всіх трьох гнізд: вони мають лежати на одній вертикальній лінії, інакше полотно почне закручувати.
Прихована петля в алюмінієвому профілі
Алюмінієві двері різняться перерізом камери, і саме він визначає, чи стане завіса. Товщина кріпильної частини 4 мм — це та цифра, заради якої Eclipse 3.0 і беруть на алюміній: у профілі рідко залишається більше місця під кріплення, а підкладати щось під корпус у металі не вийде.
Перед замовленням варто зробити дві речі. Перша — розпиляти або сфотографувати торець профілю і побачити, куди саме ляже корпус 115 х 23 мм і чи не перетне він внутрішню перегородку камери. Друга — перевірити товщину полотна: мінімум для моделі становить 31 мм, і тонкі декоративні стулки в цю вимогу не вкладаються. Врізка в стулку йде на 27 мм, у раму — на 20,5 мм.
Відгуки покупців
Ваш відгук
Дивіться також · AGB
Питання перед покупкою
Чи стане Eclipse 3.0 на алюмінієві двері?
Так, модель розрахована і на дерево, і на алюміній. Кріпильна частина завтовшки 4 мм — головний аргумент саме для алюмінієвого профілю. Мінімальна товщина полотна при цьому 31 мм.
Скільки завіс потрібно на двері висотою 2800 мм?
Три. На двох петлях модель тримає 40 кг, на трьох — 60 кг, і саме триточкове кріплення розраховане під полотно такої висоти.
Чи можна ставити на двері без чверті?
Можна. Eclipse 3.0 працює з полотном урівень без чверті, з контрчвертю і з широкою чвертю. Конструкція завіси одна, змінюється тільки розмітка гнізд.
