Міжосьова відстань — головна цифра при купівлі ручки на планці. Це відстань між центром ручки і центром отвору під ключ або циліндр. Не збіглася — планка не стане, і поверненням тут не відбудешся: доведеться чекати нову. Вимір займає хвилину, потрібна лише лінійка. Цю ж відстань іноді називають міжцентровою або кроком отворів — пошук за будь-яким із цих слів приведе до тієї самої характеристики, тож не бентежтеся, якщо в різних магазинах побачите різні формулювання одного й того самого параметра.
Як виміряти правильно
Прикладіть лінійку до планки або до самих дверей і поміряйте від центру квадрата, на який насаджена ручка, до центру отвору під ключ. Саме від центру до центру, а не від краю до краю — це найчастіша помилка, і вона дає похибку в 5–10 мм.
Якщо старої планки вже немає, міряйте прямо по отворах у полотні: центр отвору під квадрат ручки — центр отвору під циліндр. Зручніше користуватися не гнучкою рулеткою, а жорсткою лінійкою чи штангенциркулем — рулетка на короткій відстані трохи провисає й дає похибку в 1–2 мм, яка на межі двох сусідніх стандартів (наприклад 85 і 90) може виявитися вирішальною.
Типові помилки при вимірюванні
Найчастіше плутанина виникає не через складність вимірювання, а через поспіх. Ось де люди помиляються найчастіше:
- Міряють від краю отвору, а не від центру — дає похибку 5–10 мм, і саме тому «на око» 85 легко сплутати з 90.
- Міряють по старій зламаній планці, яка вже трохи деформована чи погнута — краще міряти прямо по отворах у дверному полотні.
- Округляють у голові — «здається, стандартні» — і купують ручку без точного заміру.
- Плутають міжосьову з бекзетом — це різні відстані: перша між двома отворами, друга від торця дверей до центру отвору.
- Не враховують, що на розсувних і алюмінієвих дверях бувають нетипові значення — там власні серії фурнітури з іншим кроком.
Стандартні розміри
- 55 мм — міжкімнатні двері, найпоширеніший розмір для наших фабрик;
- 62 мм — теж міжкімнатні, зустрічається в європейських дверях;
- 72 мм — рідше, окремі серії вхідних;
- 85 мм — вхідні квартирні двері, класика для циліндрових замків;
- 90 і 92 мм — вхідні, металеві двері, врізні замки більшого формату.
Ці п'ять значень — не випадковий набір, а історично закріплені стандарти виробництва: 55 і 62 мм тягнуться ще з радянських ГОСТів на міжкімнатну фурнітуру, 85 мм стало нормою для масових металевих вхідних дверей пострадянського виробництва, а 92 мм прийшло разом з європейським обладнанням і профільним циліндром PZ. Знаючи, якого року і якого походження ваші двері, можна навіть приблизно вгадати ймовірний розмір ще до вимірювання — хоча перевірити лінійкою все одно варто.
Проміжних значень практично не буває. Якщо у вас вийшло 57 або 88 — швидше за все, ви поміряли від краю отвору. Переміряйте від центрів. Ці п'ять значень покривають абсолютну більшість дверей на українському ринку — і саме тому виробники фурнітури переважно випускають планки під ці цифри, а не під довільні проміжні розміри.
Таблиця: міжосьова + бекзет + розбивка циліндра для типових дверей
| Тип дверей | Міжосьова | Бекзет | Розбивка циліндра |
|---|---|---|---|
| Міжкімнатні | 55 / 62 мм | 45–50 мм | без циліндра або 30×40 |
| Вхідні квартирні, укр/рос стандарт | 85 мм | 50–60 мм | 35×45 (80 мм) |
| Вхідні, європейський PZ | 92 мм | 55–65 мм | 40×50 (90 мм) |
| Металеві, старого зразка | 72 / 90 мм | 50–65 мм | за фактичним заміром |
Цифри в таблиці — орієнтир для швидкого розпізнавання «що у мене, скоріш за все, стоїть», а не жорстка прив'язка: завжди звіряйте вимір лінійкою з фактичними дверима, особливо якщо двері не заводські чи вже мали ремонт. Ці ж три параметри разом описують фурнітуру повністю: маючи міжосьову, бекзет і розбивку циліндра, консультант підбере комплект навіть за телефонним дзвінком, без фото і без огляду дверей наживо. Детальніше про сам вимір бекзету — окрема стаття.
Чому 85 і 90 плутають найчастіше
Різниця всього 5 мм, на око її не видно. Але планка з міжосьовою 85 на замок під 90 не сяде: отвір під циліндр опиниться на металі. Цікаво, що плутанина йде в обидва боки — і продавці, і покупці іноді округляють 85 до «майже 90», бо різниця на дотик практично не відчувається, а на око коротка планка виглядає так само, як довша. Єдиний надійний спосіб уникнути помилки — не довіряти оку чи пам'яті взагалі, а щоразу перевіряти лінійкою навіть тоді, коли здається, що розмір очевидний. Тому не покладайтеся на пам'ять і на «здається, було вісімдесят п'ять» — беріть лінійку. П'ять міліметрів вирішують. Якщо сумніваєтеся, яка планка стоїть зараз, погляньте на маркування з тильного боку — деякі виробники проштамповують розмір прямо на металі, поруч із логотипом чи артикулом.

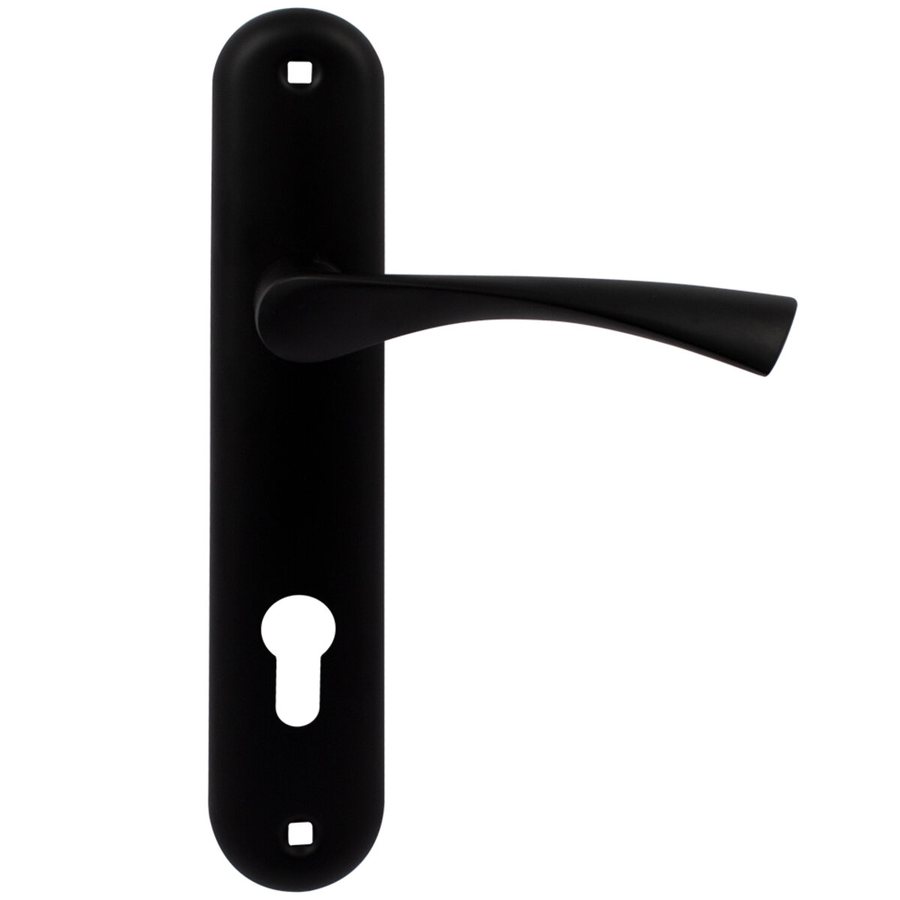

Ручки на планці 85 і 92 мм: практична різниця
85 мм — це, по суті, пострадянський стандарт, під який досі виробляють більшість вхідних дверей в Україні та сусідніх країнах. 92 мм — європейський стандарт PZ (Profil Zylinder), що прийшов разом із дверима європейського виробництва і фурнітурою під профільний циліндр. Різниця в 7 мм критична: планка під 92 мм на двері з розміткою 85 мм просто не приляже двома точками одразу, доведеться або свердлити нові отвори, або шукати планку саме під наявний розмір. Якщо двері придбані як «євро» або з документами від імпортного виробника — перш ніж замовляти ручку, перевірте маркування на старій планці чи паспорт виробу: там часто прямо вказано PZ і цифру. Коли документів немає, лінійка й прямий вимір центр-центр — єдиний надійний спосіб не помилитися. Візуально відрізнити планки під 85 і 92 мм майже неможливо, якщо не покласти їх поруч: різниця в 7 мм на довгому металевому виробі губиться на око, а от при монтажі виявляється одразу — другий отвір або трохи не дотягує до потрібної точки, або виходить за межі планки.
А якщо ручка на розетці — міжосьова потрібна?
Ні, і в цьому головна зручність розетки: ручка окремо, накладка під циліндр окремо, кожна кріпиться на своєму місці. Тому для дверей із нестандартним замком розетка часто рятує ситуацію, коли планку підібрати не вдається. Порівняння двох типів у нас є в окремій статті.
Що ще виміряти заразом
Раз уже взяли лінійку, зафіксуйте ще дві цифри — вони знадобляться, якщо міняти доведеться й механізм:
- Бекзет — відстань від торця дверей до центру квадрата ручки. Найчастіше 45, 50, 55, 60, 70 мм;
- Довжина циліндра — вимірюється як два плеча від центрального гвинта, наприклад 30×40 або 35×45. Як підібрати правильно, розписано тут.
- Ширина лицьової планки замка — зазвичай 18, 20, 22 чи 24 мм, буває прямокутна або із заокругленими краями; для заміни самого замка ця цифра важливіша за все перелічене вище.
Ці три цифри — міжосьова, бекзет і довжина циліндра — повністю описують вашу ситуацію. З ними ми підберемо фурнітуру за одну хвилину, навіть не бачачи дверей. Заодно зверніть увагу на квадрат штока ручки: стандарт 8×8 мм підходить для більшості дверей, 7 мм трапляється у старих чи імпортних моделях, а 10 мм — у важких вхідних системах. Переплутаний квадрат — ручка або провалюється, або взагалі не тримається на місці.
Розетка ручки і накладка під циліндр: розміри, які теж знадобляться
Якщо вирішили перейти на розеткову ручку (без планки), знадобляться ще два розміри. Розетка самої ручки — кругла, діаметром орієнтовно 50–52 мм, або квадратна, приблизно 50×50 мм; це не критично, оскільки розетки зазвичай універсальні за посадкою на квадратний шток. Накладка під циліндр підбирається за типом отвору: OB — суцільна, без отвору, для дверей без циліндра; PZ — з отвором під євроциліндр; WC — з отвором під фіксатор санвузла. Переплутати накладку з ручкою — поширена помилка при онлайн-замовленні: перевіряйте, що в назві товару вказано саме потрібний тип маркування перед додаванням у кошик. Кріпильні гвинти для розеткової ручки зазвичай ідуть у комплекті й підходять під стандартний квадратний шток 8×8 мм, тож окремо докуповувати їх, як правило, не потрібно.
Що робити, якщо потрібного розміру немає в наявності
Буває, що виміряна міжосьова — 55 чи 85 мм — точно відома, а конкретна модель ручки, яка сподобалась, випускається тільки під 62 чи 92 мм. У такому разі є два шляхи. Перший, найпростіший — підібрати схожу за дизайном модель під наявний розмір: асортимент зазвичай дозволяє знайти майже точний аналог. Другий — фрезерувати нові отвори під потрібну планку, якщо конкретна модель принципова. Це операція для майстра, а не для викрутки: потрібен фрезер і акуратність, бо помилка на кілька міліметрів псує полотно остаточно. Детальніше про саму процедуру — у статті фрезерування під замок і петлі. У переважній більшості випадків перший варіант — простіше, швидше і суттєво дешевше за фрезерування нових отворів. Ще один нюанс: якщо двері металеві, фрезерування нового отвору під циліндр чи планку послаблює лист у зоні замка, тому цю операцію варто довіряти майстру з досвідом саме в металевих дверях, а не в дерев'яних — там інша товщина металу й інший підхід до свердління.
Не хочеться міряти?
Сфотографуйте планку разом із лінійкою і надішліть нам, або скористайтеся AI-сканером — він розпізнає модель за фото і покаже сумісні варіанти. У назві кожної нашої ручки на планці міжосьова відстань вказана прямо в заголовку — не треба шукати її в характеристиках.
Ширший контекст теми «міжосьова відстань» — у Все про дверні замки.
